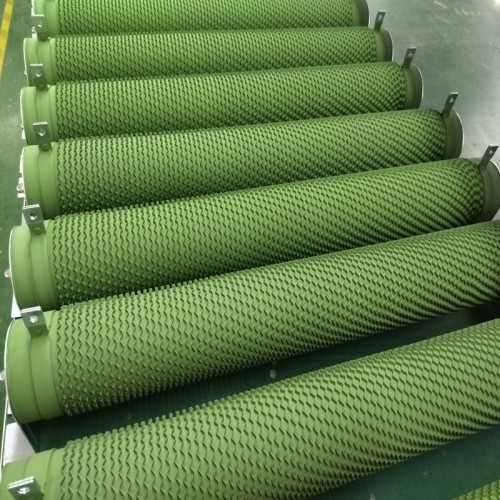

Резистор из рана проводов для переменного частотного привода

Резистор из проволочной раны для переменного частотного привода: прочные тормозные решения для промышленной автоматизации

Переменные частоты приводов (VFD) в качестве частотного инвертора являются основой современной промышленной автоматизации, обеспечивая точное управление двигателем в насосах, конвейерах, кранах и системах HVAC. Компоненты инверторов, резистор тормоза. Стиночный резистор для VFD; сопротивление тормоза; динамический тормозный резистор для VFD. Критическим компонентом для безопасной и эффективной работы является резистор из проволочного рану, который обеспечивает надежное рассеяние энергии во время торможения двигателя. Предназначенные для мощных и высоких применений, резисторы из проволочной раны служат в качестве тормозного резистора, динамического тормозного резистора и тормозных резисторов для VFD, обеспечения стабильности, долговечности и тепловой эффективности. В этой статье рассматриваются их роль, преимущества и применение в промышленных системах переменного тока.

1 Роль проволочных резисторов в системах VFD

VFD преобразуют электрическую энергию для управления скоростью двигателя, но во время замедления двигатель действует как генератор, генерируя регенеративную энергию. Без надлежащего рассеяния эта энергия вызывает перенапряжение, моторное напряжение или сбой системы. Резисторы из проволочной раны решают эти проблемы с помощью:

• Поглощение регенеративной энергии: безопасно рассеивание избыточной мощности во время торможения двигателя, чтобы предотвратить перенапряжение шины постоянного тока.
• Динамическое управление торможением: обеспечение быстрого замедления нагрузок с высокой инерцией (например, краны, лифты) посредством динамических тормозных резисторов.
• Точное управление крутящим моментом: поддержание стабильных производительности торможения с помощью проволочных материалов с низким уровнем температуры.

Для тормозного резистора для систем VFD резисторы из проволочной раны обеспечивают надежность в непрерывных циклах, таких как остановки конвейерной ленты или отключения насоса.

2 Проектирование преимуществ проволочных резисторов

Резисторы из проволочной раны спроектированы для промышленного применения VFD:

• Высокая обработка мощности: способен выдержать до 50 кВт или более, идеально подходит для сильных ролей динамического тормозного резистора.
• Стабильное сопротивление: Constantan или нихромный провод обеспечивает дрейф минимального сопротивления при экстремальных температурах.
• Отличная теплопроводность: надежная конструкция с радиаторами или охлаждающими плавниками предотвращает перегрев.
• Прочность: устойчивые к коррозии покрытия и вибрационные конструкции процветают в суровых условиях.

В отличие от алюминиевых или чугунных резисторов, варианты проволочной раны предлагают более жесткую толерантность (± 1%) и превосходную производительность в высокочастотных велосипедных приложениях.

3 Ключевые приложения в системах VFD

Промышленная техника

• Системы крана и подъема: быстрое замедление тяжелых нагрузок с использованием динамического тормозного резистора для настройки VFD.
• Конвейерные ленты: контролируемая остановка для предотвращения разлива продукта и механического износа.
• Машины: точное торможение шпинделя для точности обработки.

Коммерческая и инфраструктура

• Системы лифта: плавное уровни пола и восстановление энергии во время спуска.
• Системы HVAC: мягкая остановка насосов и вентиляторов для снижения шума и продления срока службы оборудования.
• Возобновляемая энергия: стабилизация роторов ветряных турбин во время отключений сетки.

4 Преимущества по сравнению с альтернативными тормозными резисторами

• Превосходная тепловая стабильность: проволочные материалы сохраняют производительность при повторном термическом цикле.
• Более низкое обслуживание: запечатанные или горшечные конструкции сопротивляются пыли, влаге и химическому воздействию.
• Настраиваемое сопротивление: настраиваемые значения сопротивления (например, от 1–1КОм) и рейтинги мощности для разнообразного тормозного резистора для потребностей VFD.

Для систем с высокой инерцией, таких как горнодобывающие конвейеры, резисторы из проволочной раны превосходят альтернативы керамики или проволочной сетки в долговечности и эффективности.
