Line Dockek для применения VFD: повышение качества электроэнергии с помощью реактора переменного тока и реактора VFD

Частотный инвертор имеет решающее значение для промышленного моторного управления, но их нелинейное энергопотребление может привести к гармоническим искажениям, колебаниям напряжения и проблемы качества электроэнергии. Line Docke для VFD, включая реактор линии переменного тока, входной дроссельный для VFD и реактор VFD, представляют собой компоненты инвертора, предназначенные для снижения этих проблем, повышения энергоэффективности и защиты нисходящего оборудования. В этом руководстве рассматриваются их роли, преимущества и приложения при оптимизации систем, управляемых VFD.

Что такое реактор линии переменного тока?

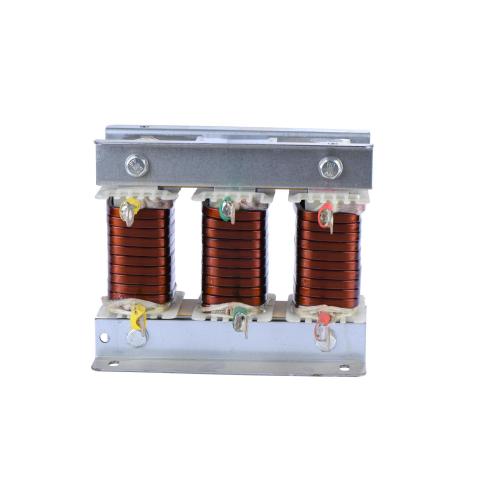

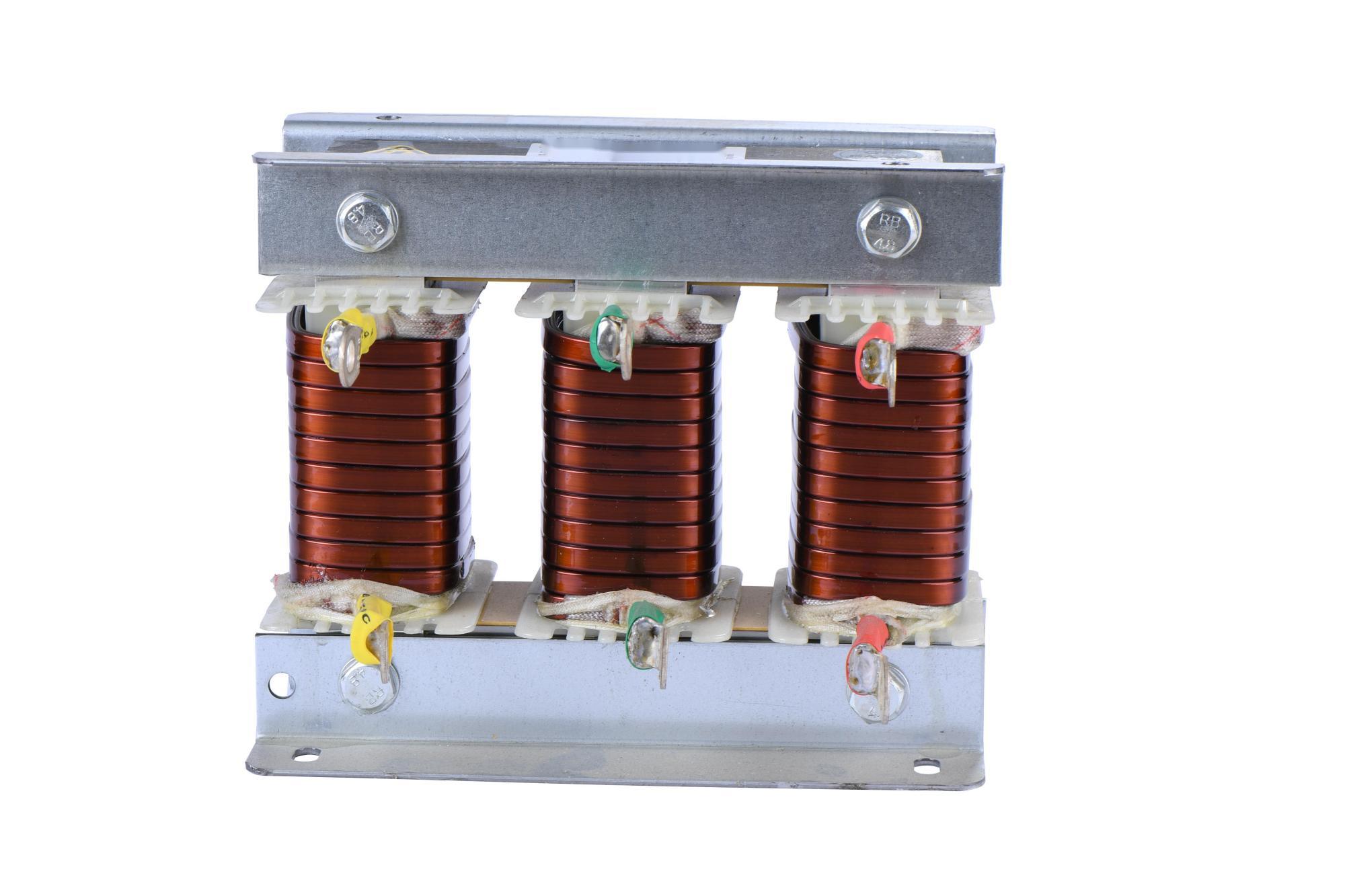

Реактор линии переменного тока является реактором VFD, является индуктивным устройством, расположенным между источником питания и VFD. Он состоит из катушек на ране, которые генерируют магнитное поле, чтобы противостоять быстрым изменениям тока, эффективно фильтрации гармоник, стабилизирования напряжения и уменьшения потерь мощности. Интеграции этого компонента инженеры обеспечивают чистую подачу питания, продлевают срок службы оборудования и соответствуют стандартам электромагнитной совместимости (EMC).

Ключевые функции

1. Гармоническая фильтрация:
   Ослабляет высокочастотные гармоники (например, 5, 7-й, 11-е), генерируемые выпрямителями VFD, обеспечивая соответствие стандартам IEEE 519 и IEC 61000-2-4.
2. Стабилизация напряжения:
   Сглаживает входные ток, вызванные переключением ШИМ, уменьшая напряжение на конденсаторах и выпрямителях VFD.
3. Сопоставление импеданса:
   Увеличивает линейный импеданс, чтобы ограничить гармоники тока и улучшить коэффициент мощности.
4. Защита от скачки:
   Поглощает вспышки напряжения из нарушений сетки (например, молния, регенерация двигателя).
