Надежный реактор VFD для защиты двигателя

1. Обзор реактора переменного тока

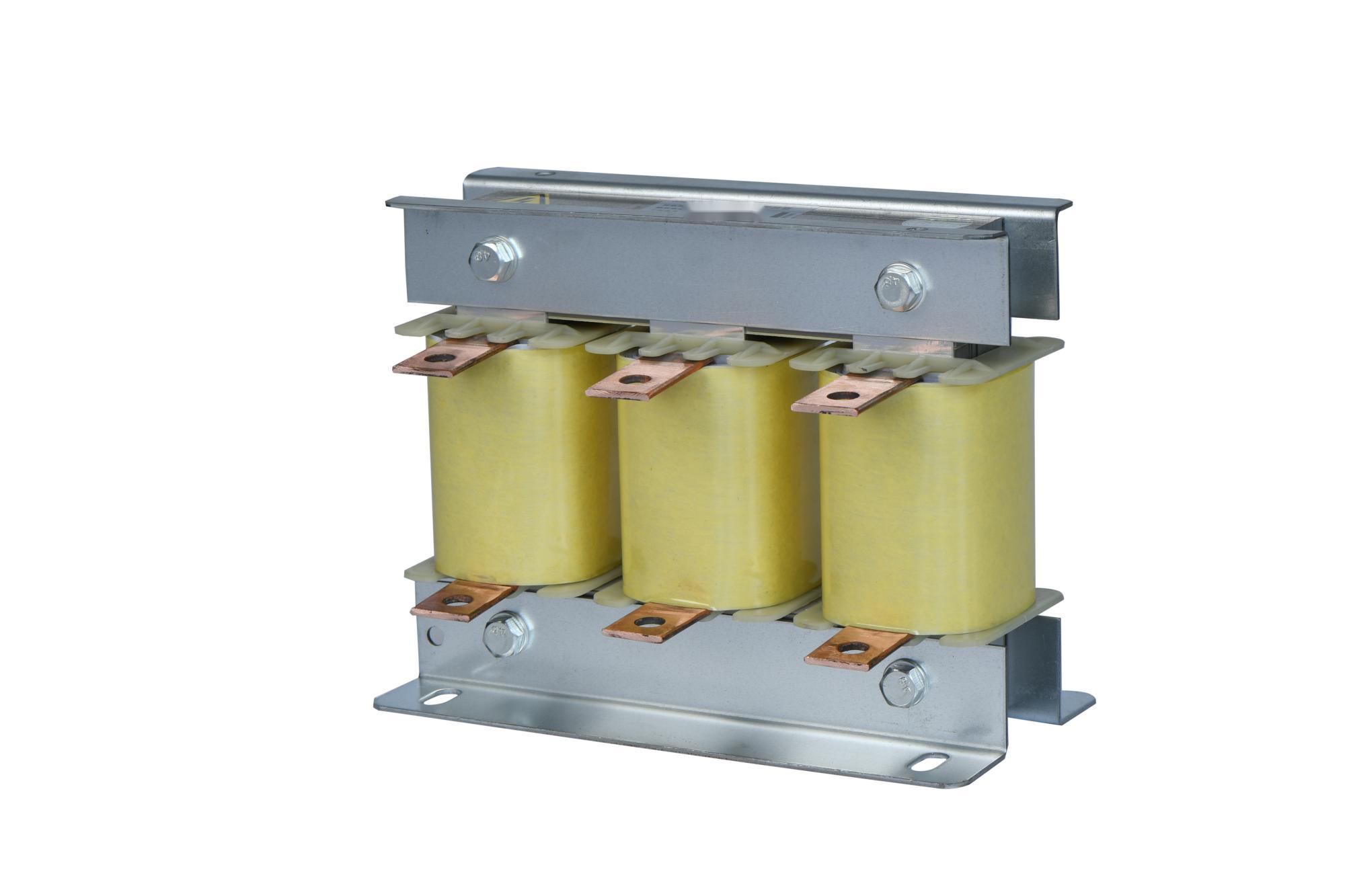

Реактор VFD (также называемый выходным реактором или выходным дросселем) представляет собой индуктивное устройство, расположенное между VFD и двигателем. Его основная роль-подавлять переходные процессы напряжения, ослабить высокочастотные гармоники и стабилизировать выходную форму волны. Благодаря смягчению электрических нарушений эти реакторы защищают двигатели от изоляции, уменьшают токи подшипника и продлевают срок службы оборудования.

Ключевые функции

1. Подавление всплеска напряжения:
   Ограничения DV/DT (скорость повышения напряжения), вызванная быстрым переключением IGBT в VFD, предотвращая сбой изоляции двигателя.
2. Гармоническое затухание:
   Фильтруют высокочастотные гармоники (например, 5-й, 7-е, 11-е), генерируемые модуляцией ширины импульса (ШИМ), уменьшая нагревание двигателя и излучение EMI.
3. Длинная кабельная компенсация:
   Адреса емкостной связи в длинных моторных кабелях (> 50 метров), минимизирует отражение напряжения и искажение формы волны.
4. Балансировка тока фазы:
   Обеспечивает равномерное распределение тока в трехфазных системах, улучшая стабильность крутящего момента и эффективность двигателя. Утолкнуть дроссель для VFD
   • Цель: специализированный реактор, предназначенный для подавления переходных процессов EMI и напряжения на стороне двигателя.
   • Особенности дизайна:
     • МАТЕРИАЛ ЯРДА: Ламинированная кремниевая сталь или ферритовые ядра для высокочастотного подавления шума.
     • Рейтинг импеданса: обычно 3–5%, чтобы сбалансировать переходное затухание и производительность системы.
     • Строительство: надежные эмалированные обмотки и тепловая защита для суровых промышленных сред.
   • Приложения:
     • Двигатели в насосах, конвейерах и компрессорах с длинными кабелями.
     • Высокие системы, такие как робототехника и машины с ЧПУ.

2. Приложения

1. Промышленные двигатели:
   • Выходные духи для VFD в насосах и конвейерах для уменьшения нагрева и вибрации двигателя.
   • Входные духи для VFD в сталелитейных заводах для стабилизации входа мощности.
2. Возобновляемая энергия:
   • Реакторы VFD в системах шага ветряных турбин для стабилизации работы двигателя при переменных нагрузках.
3. Системы HVAC:
   • Выходные удушаются в чиллерах и вентиляторах, чтобы предотвратить вмешательство EMI в системы автоматизации зданий.

3. Преимущества реакторов VFD

• Моторная защита: продлевает срок службы изоляции за счет подавления пиков напряжения и подшипников.
• Соответствие EMI: уменьшает излученный шум в соответствии с стандартами IEC 61000-6-2 и EN 55011.
• Системная надежность: предотвращает перегрев, вибрацию и преждевременный сбой.
• Энергетическая эффективность: снижает потери гармоники, повышая общую эффективность системы.
