Реактор линии переменного тока для электрических систем

Что такое реактор линии переменного тока?

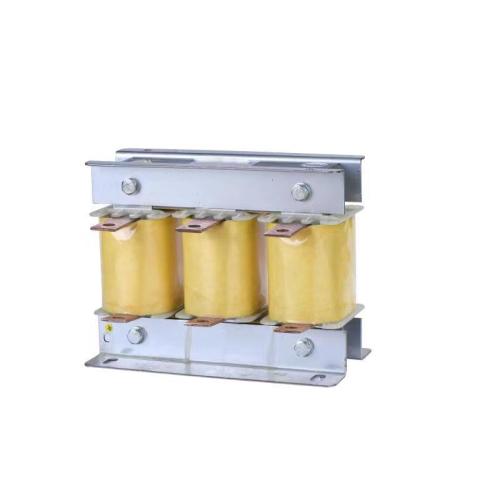

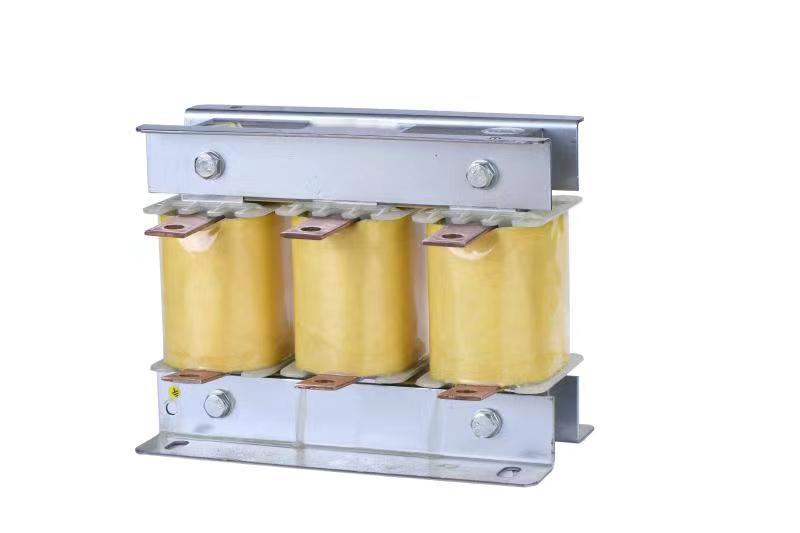

Реактор линии переменного тока (реактор переменного тока) представляет собой индуктивное устройство, установленное между источником питания и подключенным оборудованием (например, VFD, двигатели или трансформаторы). Он состоит из катушек на ране, которые генерируют магнитное поле, чтобы противостоять быстрым изменениям тока, эффективно фильтрации гармоник, стабилизирования напряжения и уменьшения потерь мощности. Интеграции этого компонента инженеры обеспечивают чистую подачу питания, продлевают срок службы оборудования и соответствуют стандартам электромагнитной совместимости (EMC).

Что такое реактор линии переменного тока?

Реактор линии переменного тока - это индуктивное устройство, установленное между источником питания и подключенным оборудованием (например, VFD, двигателями или трансформаторами). Он состоит из катушек на ране, которые генерируют магнитное поле, чтобы противостоять быстрым изменениям тока, эффективно фильтрации гармоник, стабилизирования напряжения и уменьшения потерь мощности. Интеграции этого компонента инженеры обеспечивают чистую подачу питания, продлевают срок службы оборудования и соответствуют стандартам электромагнитной совместимости (EMC).

Ключевые функции

1. Гармоническая фильтрация:
   Ослабляет высокочастотные гармоники (например, 5, 7-й, 11-е), генерируемые выпрямителями VFD, обеспечивая соответствие стандартам IEEE 519 и IEC 61000-2-4.
2. Стабилизация напряжения:
   Сглаживает входной ток, вызванные переключением ШИМ в VFD, уменьшая напряжение на конденсаторах и выпрямителей.
3. Сопоставление импеданса:
   Увеличивает линейный импеданс, чтобы ограничить гармоники тока и улучшить коэффициент мощности.
4. Защита от скачки:
   Поглощает вспышки напряжения из нарушений сетки (например, молния, регенерация двигателя).

Типы реакторов линейки переменного тока

1 Стандартный реактор переменного тока

• Цель: Гармоническое подавление общего назначения и кондиционирование власти.
• Особенности дизайна:
  • МАТЕРИАЛЬСКИЙ МАТЕРИАЛ: Ламинированная кремниевая сталь для низкочастотного гармонического ослабления.
  • Рейтинг импеданса: обычно 3–5%, чтобы сбалансировать снижение гармоники и снижение напряжения.
  • Приложения:
    • Промышленные двигатели в насосах, конвейерах и компрессорах.
    • Системы HVAC, требующие соблюдения сетки.

2 Line Docke для VFD (специализированный реактор)

• Цель: адаптировано для решения специфичных для VFD задач качества энергии.
• Особенности дизайна:
  • Конфигурация с двойной подвеской: обеспечивает как общее режим, так и дифференциальное фильтрацию шума.
  • Высокочастотное демпфирование: ферритовые ядра подавляют EMI в систем, управляемых ШИМ.
  • Приложения:
    • Мощные приводы в сталелитейных заводах, кранах и горнодобывающем оборудовании.
    • Системы с длинными кабелями (> 50 метрами) для смягчения отражения напряжения.

• 3. реактор линии линии переменного тока с фильтрацией EMI

  • Цель: объединяет гармоническую подавление с расширенной фильтрацией EMI.
  • Особенности дизайна:
    • Интегрированные конденсаторы: схемы LC для ослабления широкополосного шума.
    • Надежная конструкция: корпуса с оценкой IP для суровых сред.
    • Приложения:
      • Продовольственное оборудование со строгими стандартами гигиены.
      • Морские и морские системы подвергаются воздействию коррозии соленой воды.
